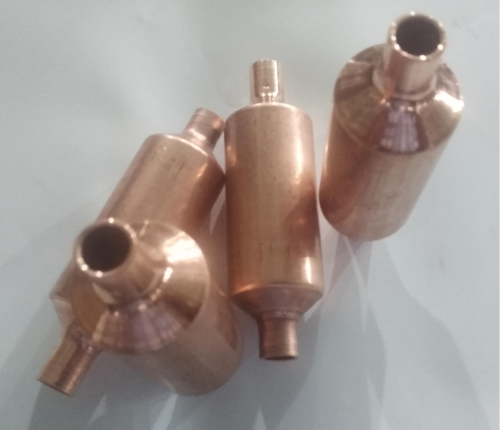

名称：紫铜消音器
材质：TP2
最大工作压力：4.5Mpa
适用温度：-40℃~130℃
适用制冷剂：R410A、R32、R134a、
R404A、R507、R290、R407C、R22
用途：主要用于家用、模块机、多联机、单元机空调系统高压侧，起消音作用；

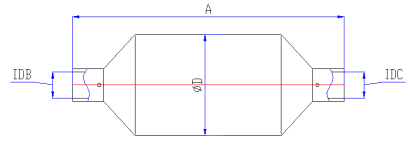

基本尺寸参数：单位：mm
序号 | 尺寸 | |||
A | B | C | D | |
1 | 120 | 8.1 | 8.1 | Φ19.05*1.0 |
2 | 80 | 8.1 | 8.1 | Φ19.05*1.0 |
3 | 160 | 9.6 | 9.6 | Φ25.4*1.0 |
4 | 150 | 9.6 | 9.6 | Φ25.4*1.2 |
5 | 150 | 12.9 | 12.9 | Φ25.4*1.2 |
6 | 118 | 9.6 | 9.6 | Φ25.4*1.2 |
7 | 60 | 9.6 | 9.6 | Φ31.75*1.0 |
8 | 140 | 12.9 | 12.9 | Φ31.75*1.0 |
9 | 120 | 9.6 | 9.6 | Φ31.75*1.0 |
10 | 140 | 9.6 | 9.6 | Φ31.75*1.0 |
11 | 130 | 9.6 | 9.6 | Φ32*0.8 |
12 | 130 | 9.6 | 9.6 | Φ32*1.0 |
13 | 92 | OD8 | 8.1 | Φ32.*0.8 |
14 | 75 | 6 | 6 | Φ32*0.8 |
15 | 60 | 9.6 | 3 | Φ22*1.0 |
16 | 150 | 8.1 | 8.1 | Φ30*1.0 |
17 | 130 | 12.9 | 12.9 | Φ38*1.0 |
18 | 150 | 8.1 | 6.4 | Φ40*0.7 |
19 | 300 | 9.6 | 9.6 | Φ41.3*1.0 |
20 | 130 | 16.1 | 16.1 | Φ57.2*1.8 |
注：可来图加工
